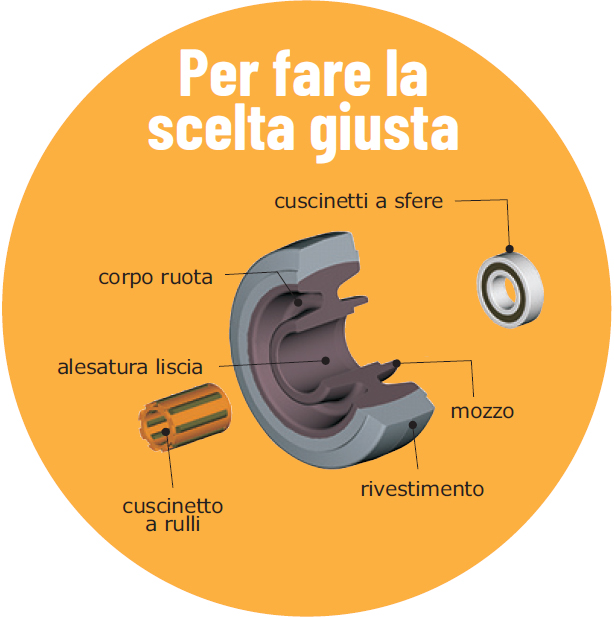

La ruota

La rotazione della ruota sull’asse si può sviluppare direttamente o tramite uno o più cuscinetti.

Mozzo liscio:

il più economico, insensibile agli urti. Per i carichi inferiori a 400 kg e per gli spostamenti su brevi distanze.

Mozzo con cuscinetto a rulli:

(o cuscinetto ad aghi): per carichi inferiori a 500 kg. Riduce la resistenza alla partenza e necessita di poca o di nessuna manutenzione. Ideale per le apparecchiature da movimentazione manuale con una velocità inferiore a 4 km/h.

Mozzo con cuscinetto a sfere:

per carichi elevati (apparecchiature da movimentazione e rotelle per carichi pesanti). Resistenza estremamente ridotta alla rotazione. Prodotto raccomandato per le velocità superiori a 4 km/h e per gli utilizzi intensi (tre turni di otto ore).

La rotella

La rotella è composta da una montatura, da una ruota, da un asse ed eventualmente da accessori.

3 configurazioni:

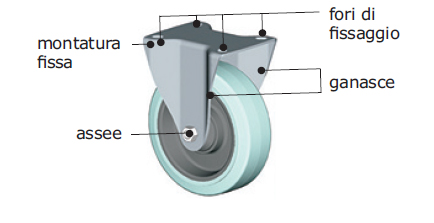

Rotella fissa

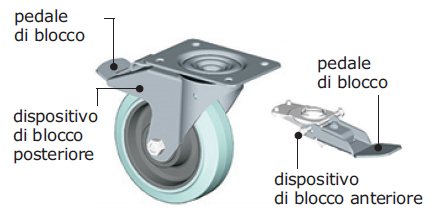

Rotella girevole con freno

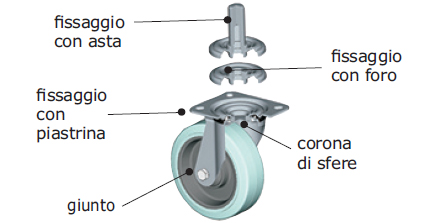

Rotella girevole

3 tipi di fissaggio:

Piastrina

rettangolare, quadrata o angolare

Occhiello o foro

Asta

con asta liscia



con asta filettata



con bussola espansibile

Normativa

Le capacità di carico indicate corrispondono alle norme da DIN EN 12530 a DIN EN 12533 e alle condizioni di utilizzo seguenti:

  • velocità massima di 4 km/h
  • suolo liscio
  • ripartizione uniforme del carico
  • spostamento in linea retta
  • temperatura ambiente da +15 °C a +28 °C

Al momento della scelta del tipo di ruote e di rotelle, occorre prendere in considerazione i sovraccarichi in caso di urto o caduta, la non uniformità del suolo, la velocità, la forza assiale, la temperatura, le sollecitazioni chimiche, ecc.

1 - A seconda del tipo di carico e dell'ambiente

Ruote e rotelle per arredamento

Portata da 10 a 70 kg: per mobili, poltrone da ufficio, console, computer, ecc.

Scopri la gamma

Ruote e rotelle per apparecchiature e collettività

Portata da 40 a 110 kg: per letti ospedalieri, materiali da negozio, barelle, apparecchiature leggere, ecc.

Ruote e rotelle da movimentazione

Portata da 35 a 5.300 kg: per carrelli, impalcature, postazioni di saldatura, roll container, carrelli portautensili, ecc.

Scopri la gamma

Ruote e rotelle specifiche

Portata da 25 a 1.300 kg: per ambienti corrosivi, a temperature elevate, su transpallet o per materiali BTP.

Scopri la gamma

Per determinare il carico che ciascuna ruota o rotella può sostenere:

Portata (kg) = peso a vuoto dell'apparecchiatura
+ carico massimo
3

2 - A seconda del tipo di suolo

La scelta del tipo di rivestimento e del diametro della ruota va fatta in base al tipo di suolo, all'altezza dei dislivelli

fori, dossi, scanalature e alle caratteristiche dell'ambiente (variazioni di temperatura, presenza di prodotti chimici, ecc.). La nozione di percentuale di dislivelli del suolo rispetto al diametro della ruota è determinante per il buon funzionamento della ruota o della rotella.

Utilizzo comparato tra i vari tipi di rivestimento

A queste norme principali si aggiungono classificazioni supplementari:

Tipo di pavimento Tipo di rivestimento Portata (kg) Ruota Ø (mm)
Tutti i tipi di superfici interne; altezza degli ostacoli minore o uguale al 5% del Ø della ruota
-
tutti i tipi di superfici interne o esterne; altezza degli ostacoli minore o uguale al 5% del Ø della ruota 		gomma da 20 a 110

da 35 a 385		 da 40 a 150

da 50 a 400
Tutti i tipi di superfici interne o esterne; altezza degli ostacoli minore o uguale al 5% del Ø della ruota, insensibile agli urti gomma elastica da 100 a 1150 da 100 a 415
Pavimento liscio o piastrelle; altezza degli ostacoli minore o uguale al 2,5 % del Ø della ruota poliuretano iniettato da 125 a 700 da 80 a 200
Tutti i tipi di superfici interne o esterne; altezza degli ostacoli minore o uguale al 2,5 % del Ø della ruota poliuretano stampato da 180 a 5300 da 75 a 600
Superficie dura e uniforme; altezza degli ostacoli minore o uguale al 2,5 % del Ø della ruota polipropilene da 40 a 200 da 50 a 200
Superficie dura e uniforme; altezza degli ostacoli minore o uguale al 2,5 % del Ø della ruota poliammide da 150 a 2000 da 75 a 250
Superficie dura e uniforme; altezza degli ostacoli minore o uguale al 2,5 % del Ø della ruota, insensibile agli urti ghisa da 750 a 1200 da 125 a 250
Superfici irregolari all’esterno, grande facilita nel superare gli ostacoli pneumatico da 75 a 1300 da 200 a 536

3 - A seconda del materiale e della sua manovrabilità (per rotelle)

La scelta del tipo e del numero di rotelle va determinata in base al materiale utilizzato (stabile o basculante), alla manovrabilità desiderata e ai cambiamenti di direzione necessari.
Gli esempi di posizionamento:

Materiali stabili

4 rotelle girevoli

grande maneggevolezza in uno spazio ridotto



2 girevoli + 2 fisse

cambi di direzione
moderati

Materiali mobili

2 girevoli + 2 fisse

eccellente maneggevolezza per carichi leggeri



4 fisse

pochi cambi di direzione per carichi medi



4 girevoli + 2 fisse

eccellente maneggevolezza per carichi pesanti o molto voluminosi

Info

Il tipo di rivestimento:

  • Gomma morbida: permette il superamento degli ostacoli, spostamenti silenziosie protegge i suoli fragili. Per evitare di lasciare tracce sul suolo, è possibile scegliere dei cerchioni antimacchia.
  • Duro: offre contemporaneamente facilità alla partenza su suoli lisci e facilità di rotazione. Da utilizzare su suoli privi di ostacoli.
  • Poliuretano o poliammide: resiste bene alla corrosione.
  • Pneumatico: per qualsiasi tipo di terreno.

La capacità di carico e la stabilità delle ruote in materiale sintetico diminuiscono sotto l'influenza delle temperature troppe basse o troppo elevate.

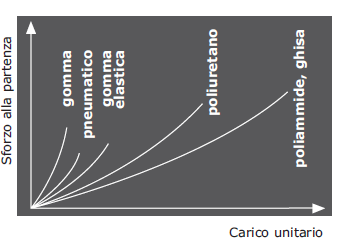

Resistenza alla partenza in base al tipo di cerchione:

La larghezza del battistrada:

Un battistrada largo riduce l'attrito al suolo e si adatta ai suoli cedevoli. Un battistrada stretto o bombato facilita la rotazione.

Il diametro della ruota:

Maggiore è il diametro della ruota, minore è lo sforzo da compiere! Per superare gli ostacoli come marciapiedi o buche sono da preferire ruote di diametro più grande che aiutano a ridurre l'attrito al suolo.
